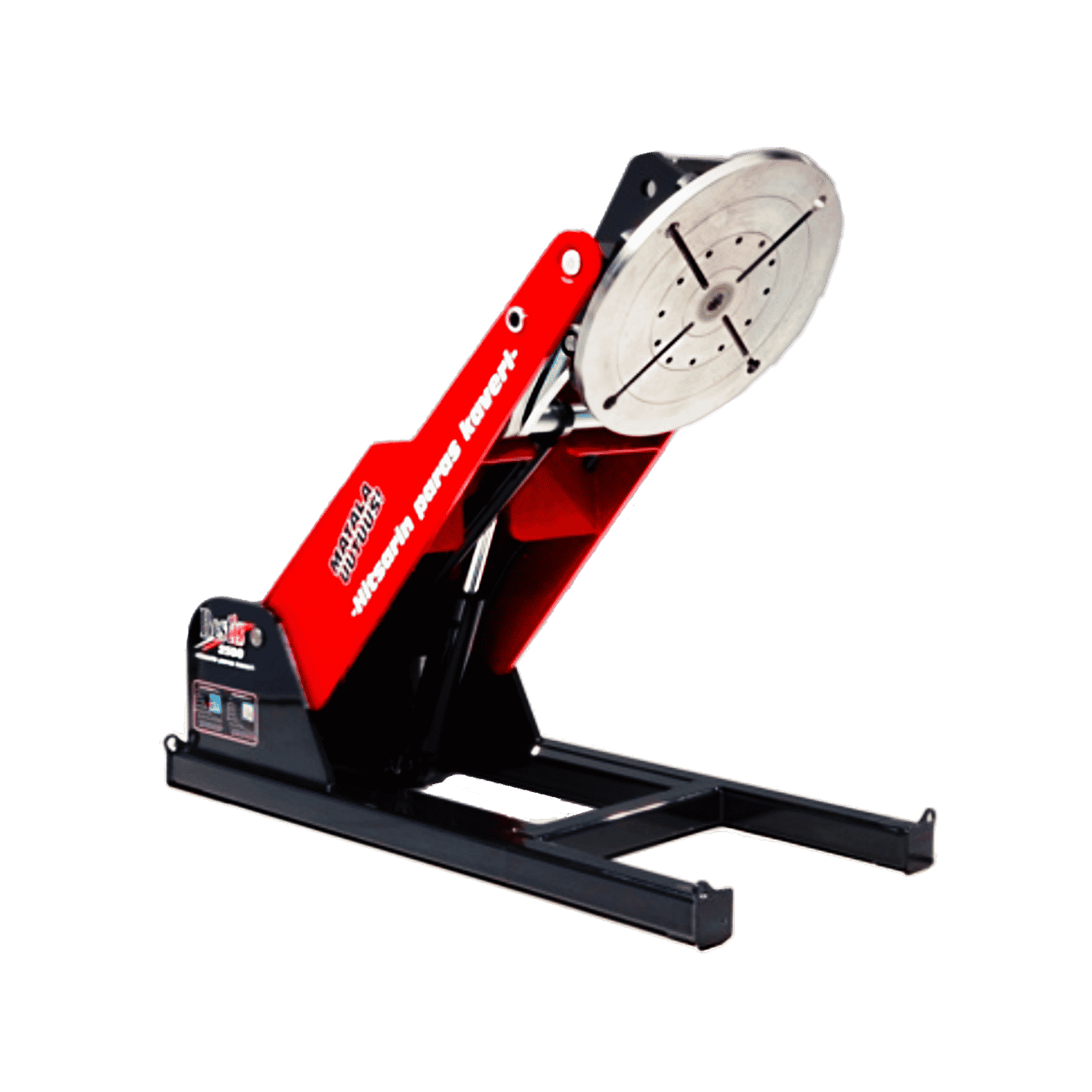

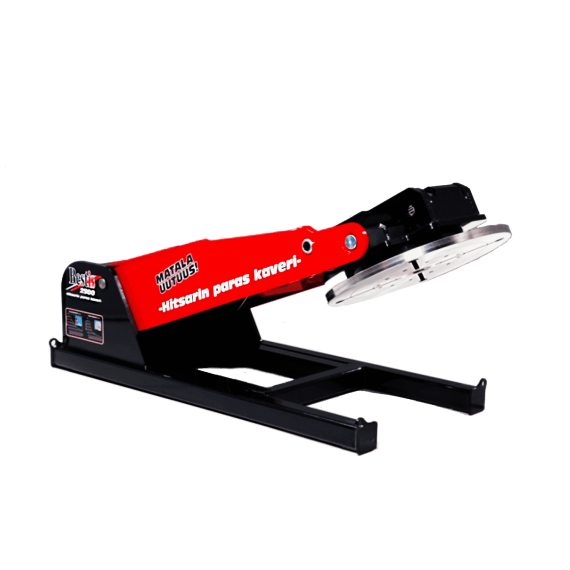

Bestis 2500



Bestis 2500 har utvecklats för effektiv hantering av arbetsstycken. Lyfter upp till 2500 kg, lutar och roterar arbetsstycket till den önskad position vid svetsning, montering och målning.

E-LINE / DOKUMENTATION

Beskrivning

Bestis 2500

Lyft, luta och rotera

Bestis lägesställare är utvecklad för att effektivt behandla olika arbetsstycken och material. Med Bestis 2500 kan du lyfta, luta och rotera arbetsobjektet till önskad position. Svetsning, montering och målning kan då utföras på bästa möjliga sätt.

Bestis lägesställare är utformad i modern och kompakt design. Bestis 2500 svetslägeställare har en motoriserad rotation, höjdjustering och lutning. Justeringen av höjden och lutningen sker steglöst med elektriska linjära ställdon. Alla justeringar kan du utföra med fjärrkontrollen.

Lägesställarens bord har en patenterade ledkonstruktion och dess tekniska tillämpningar möjliggör därför en exceptionellt låg arbetshöjd och stor lutningsvinkel. Det sparar även rygg och pengar!



Fördelar med Bestis 2500 lägesställare

  • Kortar ner svetstiden betydligt
  • Ökar effektivitet och konkurrenskraft
  • Förbättrar arbetets kvalitet
  • Möjliggör en ergonomisk och trygg arbetsställning
  • Ökar svetsarens arbetsmotivation

Bestis 2500 levereras komplett med fjärrkontroll, fotpedal och lyftöglor. Förberedd för rotgas eller tryckluft i centrum av vridskivan.

  • Fjärrkontroll: Med fjärrkontrollen styr du lägesställaren upp/ned, väljer lutningen och hastigheten samt rotationen åt höger eller vänster.
  • Fotpedal: Med fotpedalen väljer du start/stopp, rotationen och justering av hastighet (gaspedal).

Tillval:

  • Ram för förflyttning med handtruck/truck.



Belastningstabell

För alla lägesställare finns även en belastningstabell där de största rotations-och lutningsmomenten framgår.

Denna tabell finns fäst på lägesställarens nedre kant. Den visar tyngdpunktens avstånd i mm och belastningen i kg.

Belastningen skall vara inom de angivna områdena och måste vara beräknade från bordskivans mittpunkt. Tyngdpunkten är styckets vikts effektpunkt och får aldrig hamna bakom bordets mittpunkt.



Y (m) = arbetsstyckets vikt i kg.

X (mm) = arbetsstyckets tyngdpunkts avstånd från bordskivans mittpunkt.

Använd belastningstabellen vid val av lägesställare för att jämföra momentet som du behöver för arbetsstycket.

Bestis 2500 lägesställare

Ytterligare information

Lyftkraft (max)

25000 N

Lutningsmoment (max)

6500 Nm

Rotationsmoment (max)

2500 Nm

Rotationshastighet

0,05-1,6 rpm

Arbetsbordets diameter

800 mm

Arbetsbordets höjd

450-1640 mm

Arbetsbordets lutnings-vinkel

165°

Dimension / l

2270 mm

Dimension / b

930 mm

Vikt

1100 kg
