Påsvetsautomat (Claddingsystem)



Skydda dina metallkomponenter från slitage, korrosion och kemisk påverkan med vår avancerade påsvetsautomat, designad för lång livslängd och optimal prestanda. Med ergonomisk design, snabb byte av svetspistol och kompakt mobilitet är denna lösning idealisk för flexibla arbetsmiljöer. Utrustad med system som erbjuder den precision och höga kvalitet som behövs för såväl  stora som små komponenter. Kontakta oss för att upptäcka hur påsvetsningen kan förlänga livslängden på dina komponenter.

E-LINE / DOKUMENTATION

Beskrivning

Påsvetsautomat (Claddingsystem)

Påsvetsautomat (Claddingsystem)

Kemisk påverkan, slitage och korrosion orsakar problem för metallkomponenter. Genom att använda påsvetsning med speciella legeringar, även känt som cladding, kan komponenterna skyddas och deras livslängd ökas. Detta är dock en tekniskt utmanande process. Fronius erbjuder moderna påsvetsautomater och anpassade svetsprocesser för detta ändamål, vilket hjälper användaren att säkerställa den höga kvalitetsnivå som krävs.

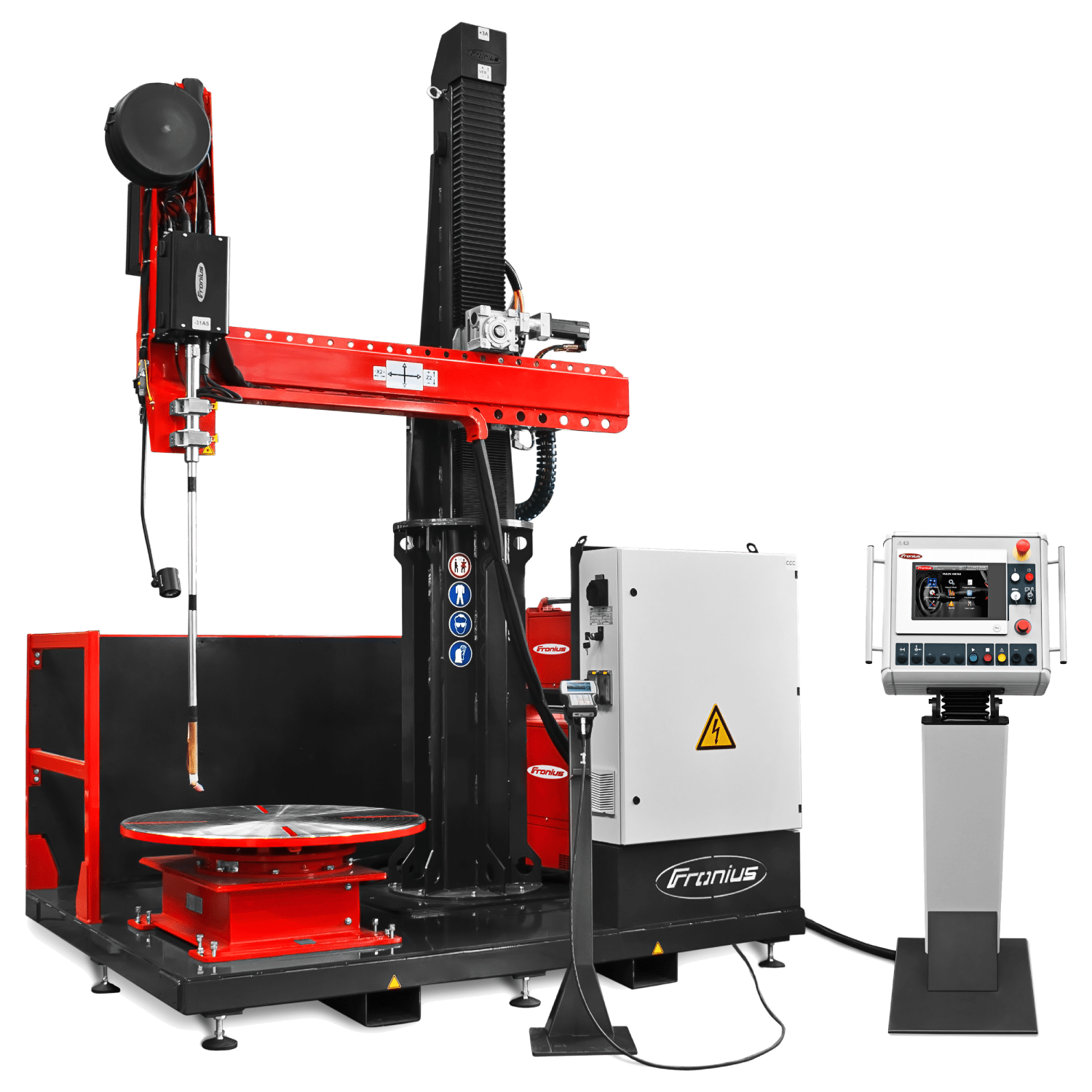

Compact Cladding Cell

Compact Cladding Cell

Ergonomisk design

Påsvetsautomaten har en ergonomisk utformning som underlättar användning och förbättrar arbetsmiljön. Dessutom har svetspistolen ett snabbt bytsystem för effektiv hantering, och trådhållaren är placerad i operatörens höjd för enkel åtkomst. Vidare har strömkällorna ett expansionssystem på räls, vilket underlättar både mobilitet och kompakthet.

Kompakt och mobil

Alla komponenter är förmonterade på en plattform, vilket resulterar i korta installationstider. Detta innebär att påsvetsautomaten är både kompakt och mobil, vilket är särskilt fördelaktigt för flexibla arbetsmiljöer.

Svetsprocesser

  • TIG HD
  • SpeedClad 2.0

Användningsområde

  • Maximal komponentdiameter (extern): 1 m
  • Maximal komponenthöjd: 1,4 m (1,9 m som tillval)
  • Maximal borrdjup: 1 m

HMI-systemkontroll

Påsvetsautomaten har en 21-tums pekskärmspanel för central kontroll av alla systemkomponenter. Dessutom finns en användarhantering för flera användare, vilket gör systemet flexibelt och enkelt att anpassa.

Systemöversikt – Compact Cladding Cell (CCC)

Systemöversikt – Compact Cladding Cell (CCC)

Påsvetsningsautomat Fronius Compact Cladding Cell (CCC)+
TIG HD svetspistol (från 25 mm borrdiameter) med TWIN-trådoption, vilket ger flexibilitet och precision.
+
SpeedClad svetssystem, särskilt utvecklat för att leverera optimal påsvetsning i alla arbetsmiljöer.
+
SpeedClad svetssystem som även passar för påsvetsning i ringrännor, vilket säkerställer reproducerbar kvalitet.
+
4-rullsdrivning med trådmatningsövervakning och TWIN-trådoption, vilket garanterar noggrann matning och ökad tillförlitlighet.
+
Rullstyrt trådmatningsslangpaket för perfekt trådmatning, vilket förbättrar precisionen och minskar driftstopp.
+
Trådrullshållare i operatörens höjd för smidiga byten, vilket gör arbetet enklare och mer effektivt.
+
Exakt svetspostionering tack vare servomotorer och precisionsstyrningar. Dessutom är kabelhanteringen optimerad för smidigare drift.
+
TransTig 5000 Job och TransTig 2200 Job – fullständigt digitala för optimala svetsresultat. Systemet inkluderar även en högpresterande kylare för SpeedClad, vilket förbättrar kylprestandan.
+
Servodrift med precisionsväxlar för maximal positioneringsnoggrannhet, samt slipringsoption för förvärmningsenhet, vilket ger extra stabilitet vid mer avancerade svetsningar.

Applikationer för Compact Cladding Cell

Bore to bore

Fronius Cladding Påsvetsautomat BoreToBore

Bore to bore advanced

Fronius Cladding Påsvetsautomat BoreToBoreAdvanced

Flange to bore

Fronius Cladding Påsvetsautomat FlangeWithBores

Straight/Conical bore

Fronius Cladding Påsvetsautomat StraightConicalBor

Multi diameter

Fronius Cladding Påsvetsautomat MultiDiameter

Ring groove

Fronius Cladding Påsvetsautomat RingGroove

Cylindrical bore

Fronius Cladding Påsvetsautomat CylindricalBore

ETR-S

ETR-S

Sammansynkroniserade rörelseaxlar

ETR-S påsvetsautomat tillåter svetsning av komplexa komponentformer med hjälp av sammansynkroniserade rörelseaxlar. Tack vare den automatiska bestämningen av komponentens position i 3D-utrymme minskas inställningstiderna avsevärt. Dessutom får du med SpeedClad 2.0 upp till tre gånger bättre påsvetsning jämfört med konventionella TIG HD-processer, vilket ytterligare förbättrar effektiviteten.

HMI-T21 systemkontroll

Den nya generationens HMI-T21 systemkontroll erbjuder ett breddat funktionsomfång. För att ytterligare förbättra svetsprocessen har den utökade funktioner som gör systemet mer flexibelt och användarvänligt.

Systemöversikt – ETR-S HMI-T21

Systemöversikt – ETR-S HMI-T21

Påsvetsautomat Fronius ETR-S+
Exakt svetspostionering med servomotorer, absoluta givare och precisionsstyrningar. Dessutom är en vertikal axel med rörelselängd på 3 till 5 meter tillgänglig, vilket möjliggör större flexibilitet. Selwing ring-enhet för 340° rotation ger ytterligare kontroll vid avancerade svetsningsapplikationer.
+
Utrustat med TWIN-trådmatning för effektiv trådförsörjning. Vidare har ETR-huvudet motoriserad rotation och lutning samt en integrerad oscillationsenhet, vilket ger bättre precision. För extra säkerhet har det kollisionsdetektering (elektropneumatisk). Svetspistolhållaren är försedd med klämfästen för den nya generationens TTHW svetspistoler, inklusive SpeedClad 2.0, vilket möjliggör bredare användningsområden.
+
Det avancerade HMI-T21-systemet erbjuder ett 21-tums pekskärmsanvändargränssnitt som underlättar interaktionen. Systemet har en CNC-plattform med STEP-dataimport, automatisk komponentpositionering, och dessutom realtidsprocessvisualisering för bättre kontroll över svetsprocessen.
+
Inkluderar TransTig 5000 Job och TransTig 2200 Job, med kraftkällor på teleskopiska förlängningsenheter för enklare underhåll. Dessutom ingår en högpresterande kylare för SpeedClad 2.0, vilket förbättrar systemets effektivitet och säkerställer optimala temperaturförhållanden.

Applikationer för ETR-S HMI-T21

Sphere

Fronius Cladding Påsvetsautomat Sphere

Circle segment

Fronius Cladding Påsvetsautomat CircleSegment

Hemisphere

Fronius Cladding Påsvetsautomat Hemisphere

Flange with bores

Fronius Cladding Påsvetsautomat FlangeWithBores

Bore to bore

Fronius Cladding Påsvetsautomat BoreToBore

Bore to bore advanced

Fronius Cladding Påsvetsautomat BoreToBoreAdvanced

Straight/Conical bore

Fronius Cladding Påsvetsautomat StraightConicalBor

Cylindrical bore

Fronius Cladding Påsvetsautomat CylindricalBore

Multi diameter

Fronius Cladding Påsvetsautomat MultiDiameter

Ring groove

Fronius Cladding Påsvetsautomat RingGroove

Rectangular

Fronius Cladding Påsvetsautomat Rectangular

Race track

Fronius Cladding Påsvetsautomat RaceTrack

* Only in combination with CAD import option

ETR Ultimate

ETR Ultimate

Högpresterande påsvetsautomat

ETR Ultimate erbjuder en avancerad påsvetsautomat med ett utökat arbetsområde, möjliggjort tack vare den motordrivna rälsen. Systemet är optimerat för komplexa komponentformer och möjliggör multi-stationsoperation med full automatik. Vidare ger de sammansynkroniserade rörelseaxlarna exakt kontroll, vilket gör att systemet kan hantera även de mest komplexa svetsuppgifterna. Systemet är dessutom kompatibelt med SpeedClad 2.0 för ännu bättre prestanda. Slutligen är systemet utrustat med den avancerade HMI-T21 systemkontrollen för att säkerställa optimal prestanda och användarvänlighet.

Systemöversikt - ETR Ultimate

Systemöversikt - ETR Ultimate

Påsvetsautomat Fronius ETR-Ultimate+
Servomotorer, givare och precisionsstyrningar säkerställer exakt positionering och rörelse. Dessutom är pelaren och bommen monterade på en motordriven räls (“track motion”), vilket ger större flexibilitet och möjliggör smidigare förflyttning.
+
Utrustat med TWIN-trådmatning för effektiv trådförsörjning. Vidare har ETR-huvudet motoriserad rotation och lutning samt en integrerad oscillationsenhet som förbättrar precisionen i svetsningen. För att öka säkerheten är huvudet utrustat med kollisionsdetektering (elektropneumatisk).
+
Inkluderar TransTig 5000 Job och TransTig 2200 Job för hög prestanda och flexibilitet. Dessutom har systemet teleskopiska förlängningsenheter för svetsströmkällor, vilket underlättar underhåll. En högpresterande kylare för SpeedClad 2.0 ingår också, vilket förbättrar kylningskapaciteten.
+
Motordriven räls med en robust plattform för pelare, bom och svetsutrustning, vilket möjliggör smidiga och exakta rörelser för komplexa svetsuppgifter.
+
Det avancerade HMI-T21-systemet har en 21-tums pekskärm, CNC-plattform med STEP-dataimport, automatisk komponentpositionering och realtidsprocessvisualisering för fullständig kontroll. Dessutom ingår en svetspistolhållare med klämfästen för den nya generationens TTHW svetspistoler och SpeedClad 2.0, vilket ger användaren bredare användningsmöjligheter.

Applikationer för ETR Ultimate

Bore to bore

Fronius Cladding Påsvetsautomat BoreToBore

Bore to bore advanced

Fronius Cladding Påsvetsautomat BoreToBoreAdvanced

Flange with bores

Fronius Cladding Påsvetsautomat FlangeWithBores

Straight/Conical bore

Fronius Cladding Påsvetsautomat StraightConicalBor

Hemisphere

Fronius Cladding Påsvetsautomat Hemisphere

Circle segment

Fronius Cladding Påsvetsautomat CircleSegment

Sphere

Fronius Cladding Påsvetsautomat Sphere

Multi diameter

Fronius Cladding Påsvetsautomat MultiDiameter

Rectangular

Fronius Cladding Påsvetsautomat Rectangular

Race track

Fronius Cladding Påsvetsautomat RaceTrack

Ring groove

Fronius Cladding Påsvetsautomat RingGroove

* Only in combination with CAD import option

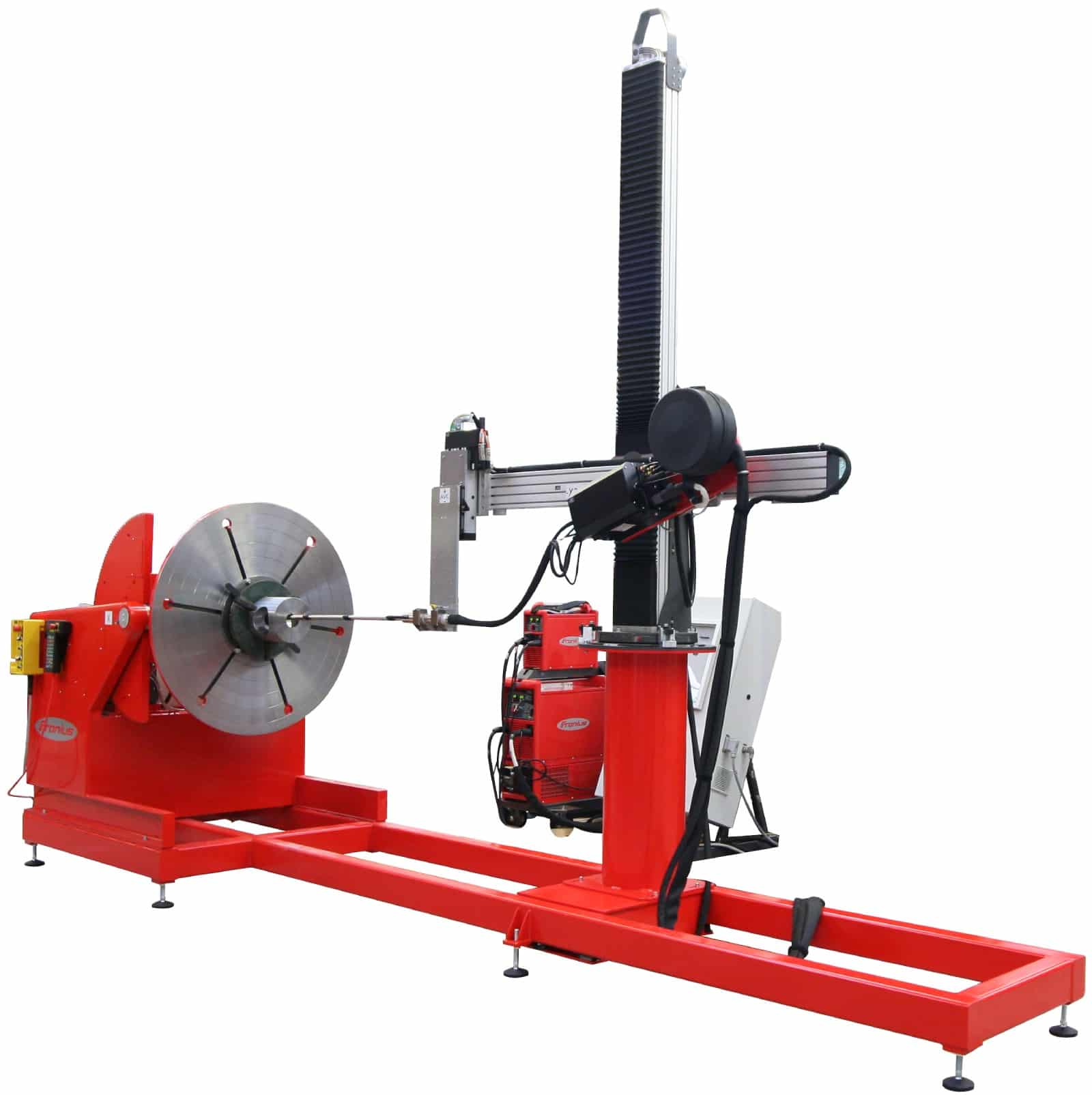

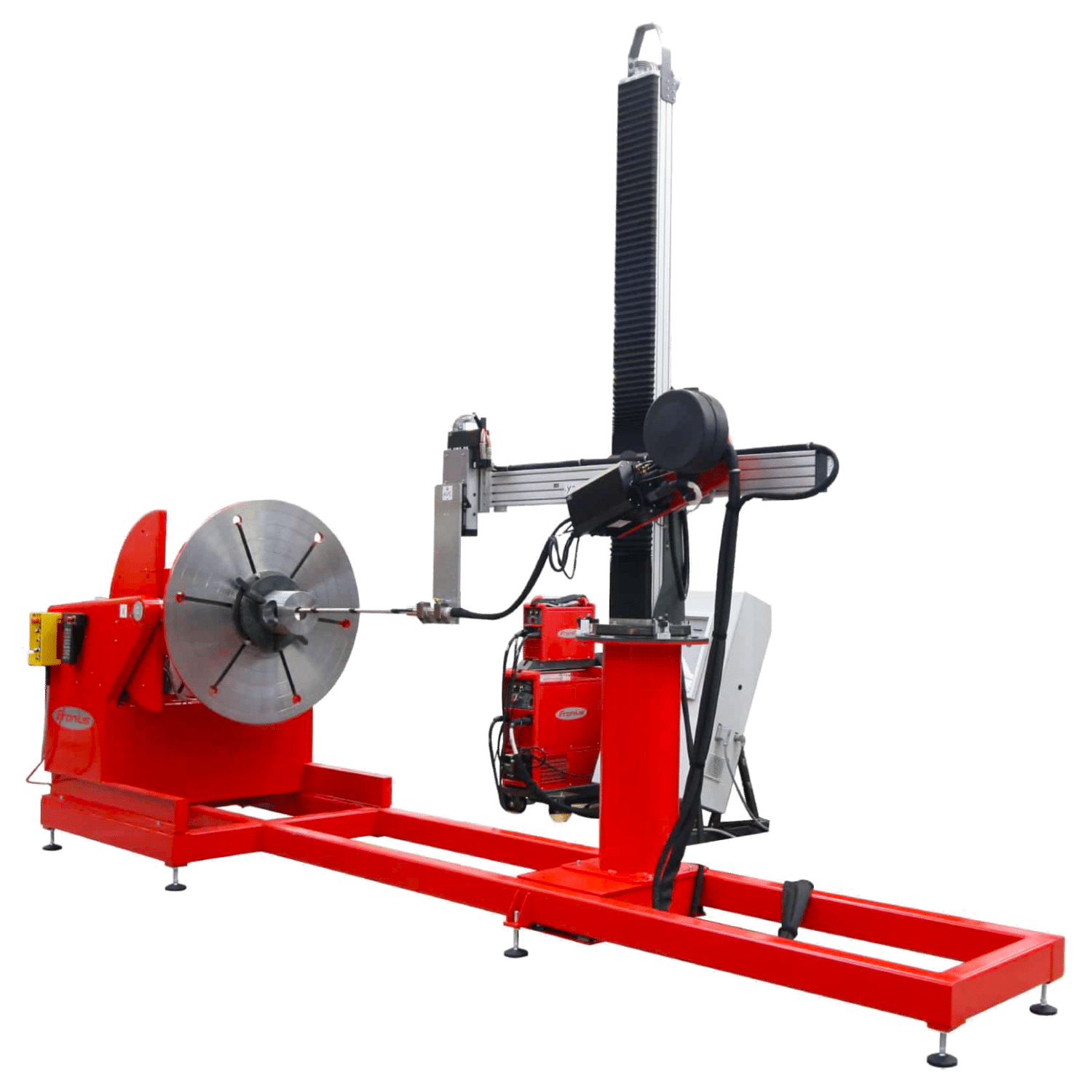

Conventional Cladding System

Conventional Cladding System

Den nya styr- och drivtekniken hos denna påsvetsautomat erbjuder en ännu mer exakt beläggningsprocess. Med den motoriserade, vinklingsbara svetsbrännaren, som kan justeras upp till 90°, säkerställs att det optimala svetslagret uppnås. Dessutom är systemet kompatibelt med SpeedClad 2.0, vilket ger upp till tre gånger bättre beläggningsprestanda jämfört med konventionella TIG HD-svetsprocesser. För att komplettera dessa funktioner använder systemet HMI-T21-systemkontroller, som representerar den nya generationen av kontroller med ett utökat funktionsutbud. Dessa innovationer bidrar till att förbättra precisionen och effektiviteten i svetsprocesserna.

Systemöversikt - Conventional Cladding System

Systemöversikt - Conventional Cladding System

Påsvetsautomat Fronius Conventional Cladding System+
Exakt svetspostionering möjliggörs genom användning av servomotorer, absoluta givare och precisionsstyrningar. Selwing ring-enhet för 270° rotation ger extra flexibilitet i svetsprocessen.
+
Inkluderar TransTig 5000 Job som strömkälla för svetsström och TransTig 2200 Job för varmtråd. Kraftkällorna är monterade på teleskopiska förlängningsenheter för enklare underhåll. Högpresterande kylare för SpeedClad 2.0 säkerställer optimal kylning vid krävande svetsförhållanden.
+
Motoriserad tiltfunktion för svetspistolen med ett justerbart intervall på 0 - 90°. Utrustad med AVC/oscillerande axlar och svetspistolhållare med klämfästen för den nya generationens TTHW-svetspistoler, inklusive SpeedClad 2.0, för ökad stabilitet och precision.
+
21-tums pekskärmsgränssnitt för användarvänlig kontroll. Systemet inkluderar STEP-dataimport och realtidsvisualisering av svetsprocessen för bättre översikt och kvalitet.

Applikationer för Conventional Cladding System

Bore to bore

Fronius Cladding Påsvetsautomat BoreToBore

Bore to bore advanced

Fronius Cladding Påsvetsautomat BoreToBoreAdvanced

Straight/Conical bore

Fronius Cladding Påsvetsautomat StraightConicalBor

Flange with bores

Fronius Cladding Påsvetsautomat FlangeWithBores

Cylindrical Bore

Fronius Cladding Påsvetsautomat CylindricalBore

Multi Diameter

Fronius Cladding Påsvetsautomat MultiDiameter

Ring Groove

Fronius Cladding Påsvetsautomat RingGroove

Ultra snabb påsvetsning med SpeedClad 2.0

Ultra snabb påsvetsning med SpeedClad 2.0

SpeedClad 2.0 introducerar en ny dimension inom påsvetsautomater. Till skillnad från SpeedClad Twin-processen kräver denna metod endast en elektrod och en tråd för att uppnå samma eller snabbare svetsningshastigheter. Dessutom har SpeedClad 2.0 betydligt färre slitdelar, vilket innebär mindre underhåll och därmed tydliga fördelar. Vidare möjliggör den mycket smalare svetspistolen påsvetsning av små inre diametrar, vilket gör processen mer flexibel och effektiv.

ArcView 2 – Allt i en överblick

ArcView 2 erbjuder visuell svetsövervakning för bättre översikt, flexibilitet och säkerhet. Kamerasystemet möjliggör inte bara realtidsövervakning, utan ger dessutom möjlighet att spela in och arkivera videodata. Genom att analysera dina svetsfogar noggrant kan du ytterligare höja dina kvalitetsstandarder till nästa nivå.

Waste 2 Energy

Waste 2 Energy

Membranväggar

Påsvetsning används för att öka korrosionsbeständigheten på membranväggar i kraftverk och avfallsförbränningsanläggningar. En speciell anordning används för att spänna fast komponenten och placera den i vertikal position, medan en vagn styrs på ett kuggstångssystem som för två CMT-svetspistoler över hela svetslängden. Dessutom är varje svetspistol placerad på en linjär oscillationsenhet och kan positioneras manuellt med hjälp av motoriserade vagnar och justeringsenheter, vilket möjliggör exakt positionering.

Värmeväxlarens rör

HMI-T10-systemet styr påsvetsautomaten för mekaniserad CMT-påsvetsning av värmeväxlarens rör, som används i kraftverkskonstruktioner och avfallsförbränningsanläggningar. Genom att använda ett säkerhetsljusraster garanteras optimalt skydd för personalen under svetsprocessen, vilket bidrar till en säkrare arbetsmiljö.
