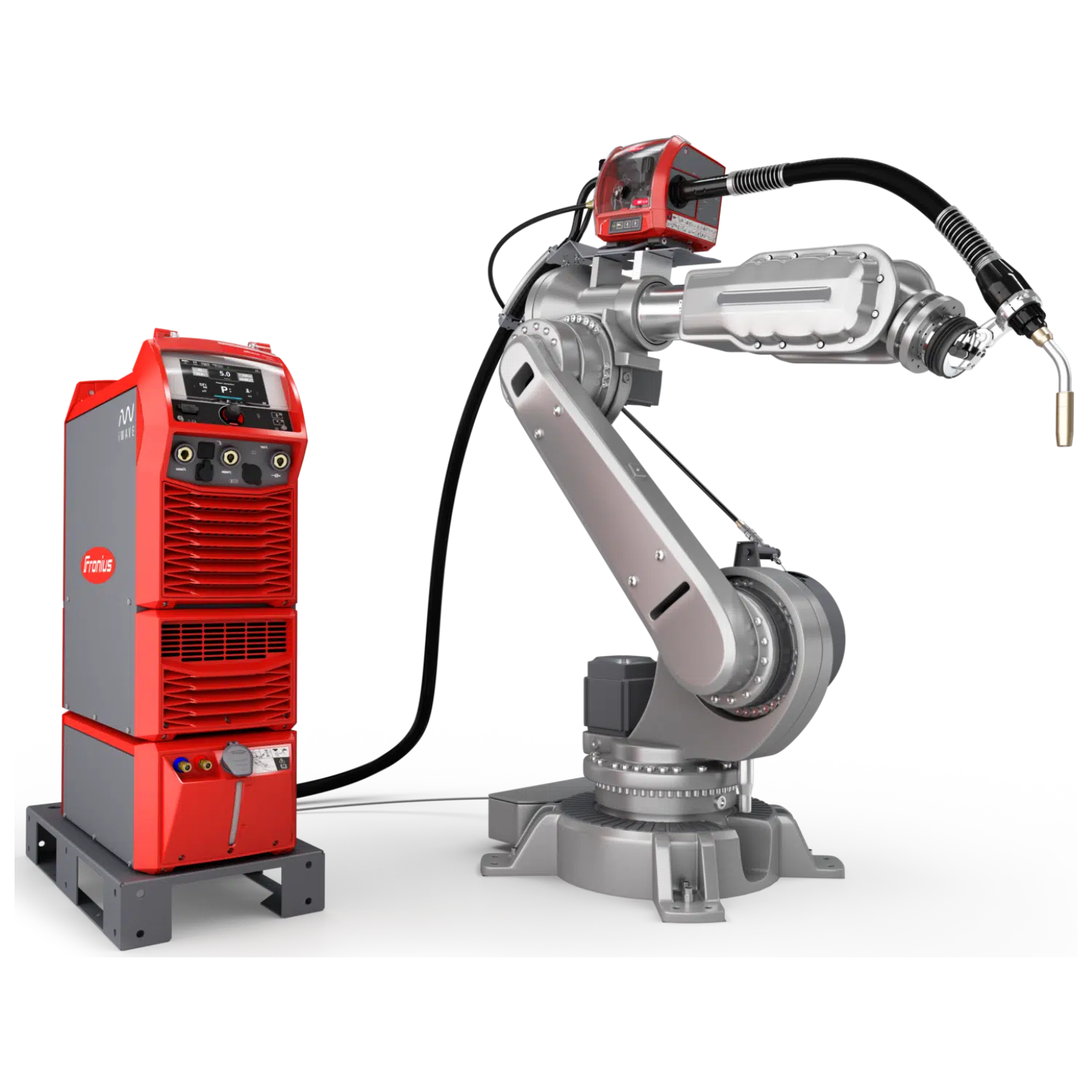

iWave robot



iWave Robot är en innovativ lösning som kombinerar flexibilitet och precision för avancerade svetsapplikationer. Med stöd för både TIG och MIG/MAG-processer erbjuder systemet funktioner som automatisk tändning med upp till 71 % snabbare tändningsfördröjning, pulsfrekvens upp till 10 kHz, och avancerade vågformer för anpassad värmetillförsel. Den flexibla TIG-robotbrännaren är särskilt designad för att hantera komplexa geometriska former och svåråtkomliga områden, vilket gör den idealisk för krävande produktionsmiljöer. iWave Robot levererar högsta nivå av svetskvalitet och effektivitet.

Beskrivning

iWave Robot – Allroundlösningen för automatiserad svetsning

iWave Robot – Allroundlösningen för automatiserad svetsning

Högsta kvalitet för varje svets och varje material: Tack vare ny teknik erbjuder iWave Robot maximal kontroll av värmetillförsel med CycleTIG, avsevärt förbättrad tändning och därmed maximal kontroll över ljusbågen.

TIG-svetsning med kalltråd har aldrig varit enklare: Med DynamicWire blir de stora utmaningarna med TIG-kalltrådssvetsning, som att överbrygga spalter och snabbt identifiera rätt parametrar, otroligt enkla. Därmed höjs processkontrollen till en helt ny nivå.

Behöver du ett system som kan bemästra hela spektrat av svetsutmaningar? Då är iWave Multiprocess PRO det perfekta valet: Förutom att erbjuda alla tänkbara TIG-funktioner stödjer det även alla MIG/MAG-processvarianter.

Fördelarna med iWave Robot

Fördelarna med iWave Robot

Dynamisk trådmatare

Spaltöverbryggning på upp till 30 % är nu möjligt

DynamicWire-systemet anpassar automatiskt trådmatningshastigheten till de aktuella förhållandena under svetsningen. Tråden matas dessutom alltid i exakt den mängd som behövs, vilket gör det möjligt att kompensera och svetsa spalter på upp till 30 %*.

* i förhållande till materialets tjocklek

Ikon för iWave Robot som visar fokus på trådmatarens funktion.

Kontrollerad värmetillförsel

Maximal kontroll över smältbadet

Med CycleTIG kan du styra ljusbågen, vilket ger dig full kontroll över värmetillförseln. Vidare gör korta svetstider det enkelt och säkert att hålla smältbadet under kontroll, vilket också underlättar svetsning av de tunnaste materialen.

Ikon för iWave Robot som visar fokus på riktad värmetillförsel.

Repeterbara tändningar

Upp till 71 % mindre tändningsfördröjning med RPI auto

Den intelligenta tändningsfunktionen RPI auto erbjuder snabb och framför allt repeterbar tändning – utan någon manuell justering av tändningsparametrarna, oavsett materialets egenskaper.

Ikon för iWave Robot som visar fokus på reproducerbar tändning.

Multiprocess PRO

Ett system för alla processer

iWave Multiprocess PRO ger absolut frihet för automatisk svetsning: utöver alla TIG-funktioner kan du även använda samtliga MIG/MAG-processer i en och samma maskin. Vidare möjliggör det modulära konceptet individuell expansion av din högteknologiska strömkälla med Welding Package Standard, Puls, PMC, LSC eller CMT.

Ikon för iWave Robot som visar fokus på Multiprocess PRO.

Fjädrad CrashBox

Z-utlösning i minusriktningen ger flera fördelar

Förbättrade tätningar på den nya CrashBoxen förhindrar smutsinträngning, vilket innebär att detta inte påverkar noggrannheten i TCP (Tool Center Point). Vidare ger möjligheten till Z-utlösning i minusriktningen en stor fördel vid kollisioner.

Ikon för iWave Robot som visar fokus på fjädrande CrashBox.

Gränssnitt

Ett gränssnitt för alla processer och en enhetlig processbild

Tack vare den standardiserade högfrekvensresistansen kan alla befintliga gränssnitt i TPS/i-systemen även användas för iWave eller TIG-svetsning, utan att extra hårdvara behövs. Det innebär alltså ett gränssnitt som fungerar för samtliga processer, inklusive en enhetlig processbild.

Ikon för iWave Robot som visar fokus på gränssnitt.

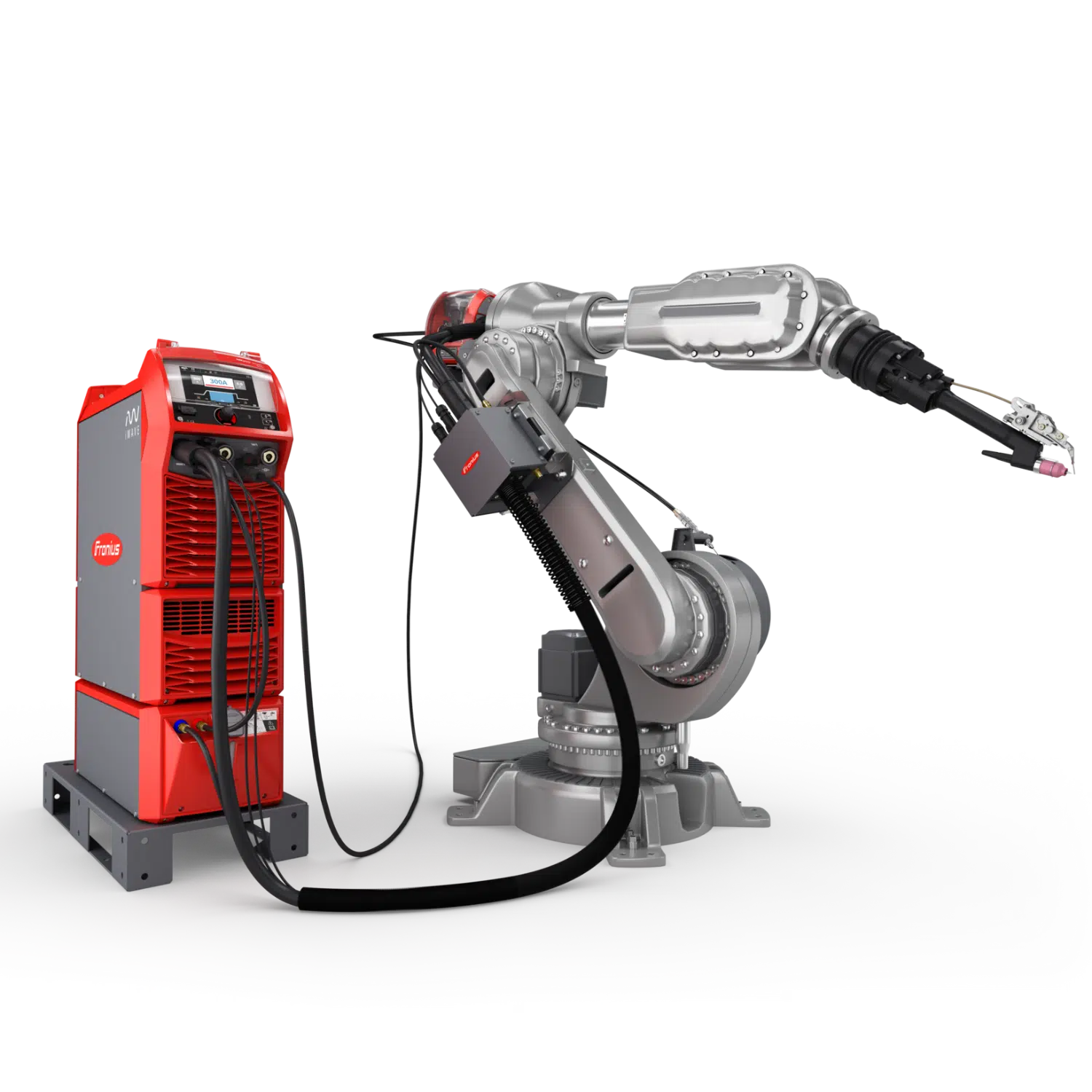

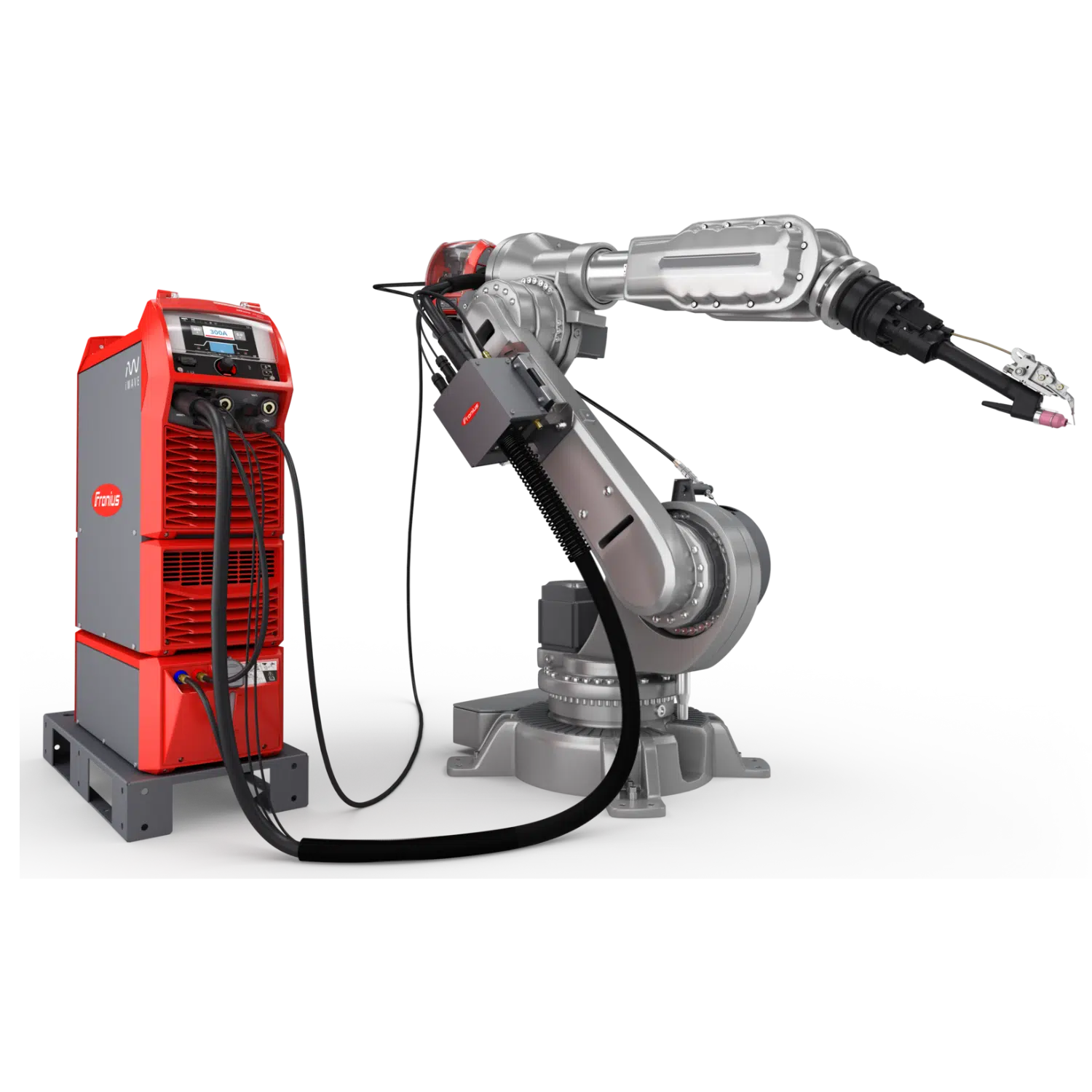

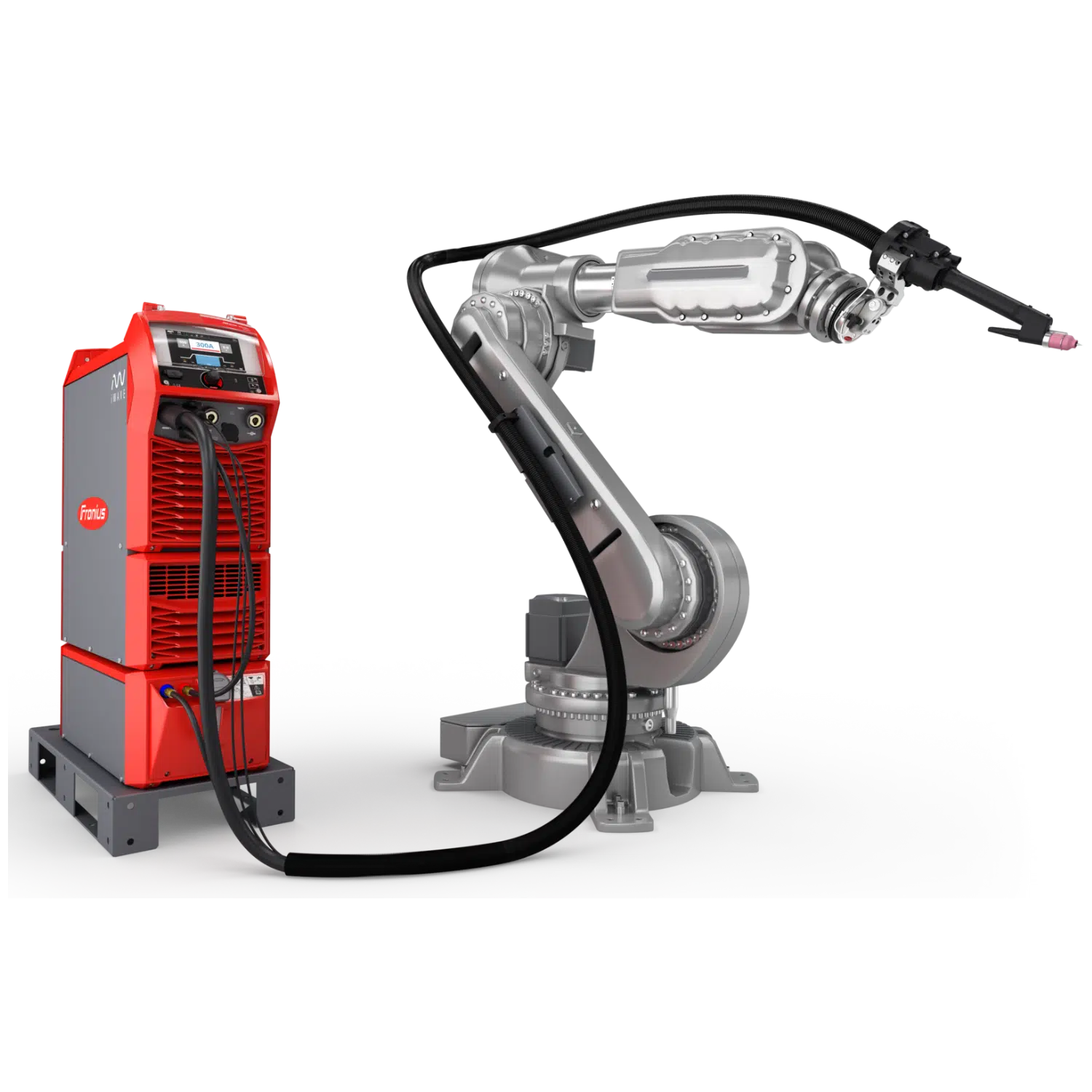

Systemöversikt iWave Robot

Systemöversikt iWave Robot

Systemöversikt för iWave Robot som ger en klar överblick.+
Ett gränssnitt är tillgängligt för samtliga svetsprocesser och enhetliga processbilder. Dessutom är alla typer av fältbusskommunikation möjliga, vilket underlättar anpassning och integration.
+
Reglering av två olika gaser sker via gasregulatorboxen utanför strömkällan eller matarverket, vilket ökar flexibiliteten och förenklar hanteringen.
+
Tillförlitlig högfrekvenständning säkerställs vid användning av långa slangpaket från cirka 12 meters längd.
+
De medier som krävs för den aktuella svetsprocessen, som ström, gas eller vattenkylning, är samlade i SplitBox-enheten så att de kan nås direkt på roboten.
+
Vattenkylning som tillval erbjuds utifrån den avsedda kylkapaciteten och tillämpningsområdet, vilket ger flexibilitet vid behovsanpassning.
+
CWF 25i matarverk: mekaniserad kalltrådsmatning för robotsystem, baserat på SpeedNet-kommunikation, är tillgänglig i både höger- och vänsterversion, vilket möjliggör anpassning efter behov.
+
Eftermonterbar trådmatning som passar alla standardbrännare. Dessutom erbjuder LowFriction ytterligare inställningsmöjligheter för finjustering för mer exakta tillämpningar. Därutöver är det även möjligt att välja brantare och planare trådmatarvinklar för en ökad flexibilitet.
+
Vattenkylda TIG-brännarkroppar finns tillgängliga i de två effektklasserna 450 A och 500 A samt i fyra olika geometrier: 0°, 17°, 70° och 90°. Detta ger möjlighet att anpassa utrustningen efter specifika behov.
+
Elektrodbyte sker snabbt i två enkla steg, liknande systemet för stiftpennor, vilket underlättar hanteringen.
Systemöversikt för iWave Robot som visar en tydlig överblick på gränssnitt.

1. Gränssnitt

Ett gränssnitt är tillgängligt för samtliga svetsprocesser och enhetliga processbilder. Dessutom är alla typer av fältbusskommunikation möjliga, vilket underlättar anpassning och integration.

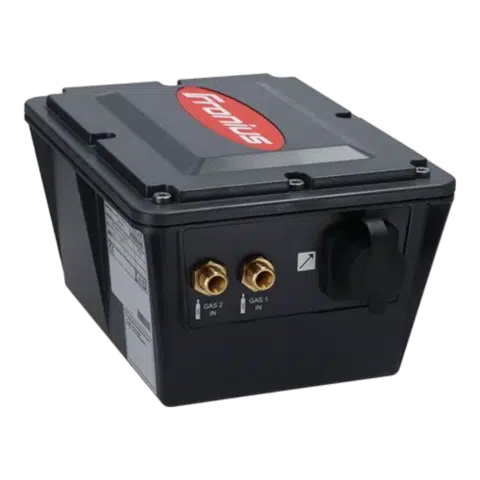

Systemöversikt för iWave Robot som visar en tydlig överblick på extern gasregulator.

2. Extern gasregulatorbox

Reglering av två olika gaser sker via gasregulatorboxen utanför strömkällan eller matarverket, vilket ökar flexibiliteten och förenklar hanteringen.

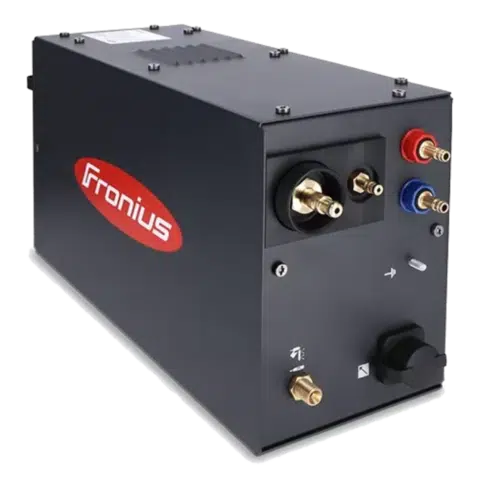

Systemöversikt för iWave Robot som visar en tydlig överblick på extern högfrekvens.

3. Extern högfrekvens

Tillförlitlig högfrekvenständning säkerställs vid användning av långa slangpaket från cirka 12 meters längd.

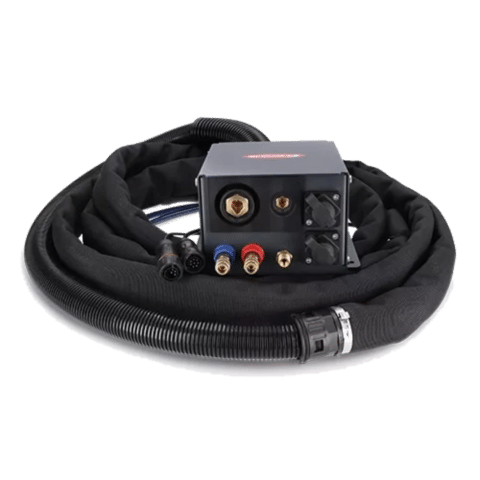

Systemöversikt för iWave Robot som visar en tydlig överblick på SplitBox för förlängningsslangpaket.

4. SplitBox förlängning av slangpaket

De medier som krävs för den aktuella svetsprocessen, som ström, gas eller vattenkylning, är samlade i SplitBox-enheten så att de kan nås direkt på roboten.

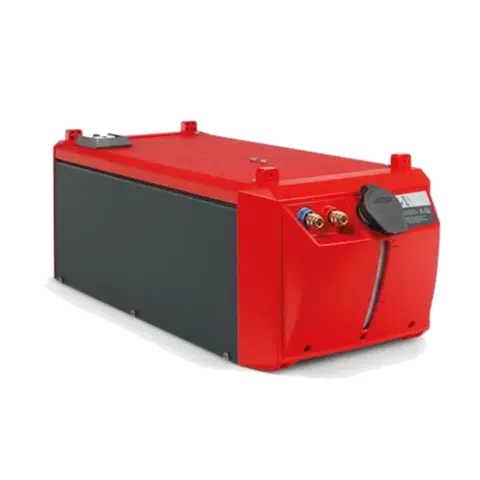

Systemöversikt för iWave Robot som visar en tydlig överblick på vattenkylning.

5. Vattenkylning

Vattenkylning som tillval erbjuds utifrån den avsedda kylkapaciteten och tillämpningsområdet, vilket ger flexibilitet vid behovsanpassning.

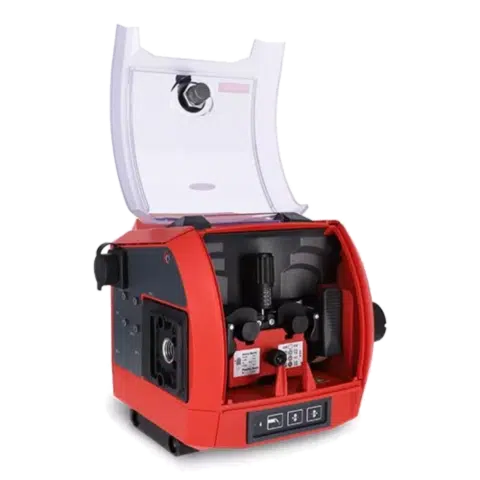

Systemöversikt för iWave Robot som visar en tydlig överblick på CWF 25i R trådmatare.

6. CWF 25i matarverk

CWF 25i matarverk: mekaniserad kalltrådsmatning för robotsystem, baserat på SpeedNet-kommunikation, är tillgänglig i både höger- och vänsterversion, vilket möjliggör anpassning efter behov.

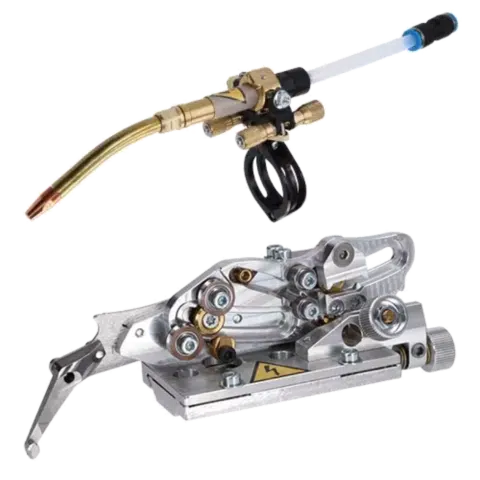

Systemöversikt för iWave Robot som visar en tydlig överblick påstandard- och lowfriction-trådmatarsystem.

7. Standard och LowFriction-trådmatningssystem

Eftermonterbar trådmatning som passar alla standardbrännare. Dessutom erbjuder LowFriction ytterligare inställningsmöjligheter för finjustering för mer exakta tillämpningar. Därutöver är det även möjligt att välja brantare och planare trådmatarvinklar för en ökad flexibilitet.

Systemöversikt för iWave Robot som visar en tydlig överblick på brännarkroppar.

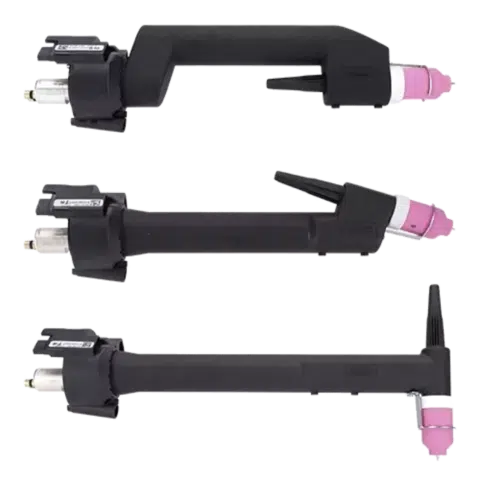

8. TIG-brännarkroppar

Vattenkylda TIG-brännarkroppar finns tillgängliga i de två effektklasserna 450 A och 500 A samt i fyra olika geometrier: 0°, 17°, 70° och 90°. Detta ger möjlighet att anpassa utrustningen efter specifika behov.

Systemöversikt för iWave Robot som visar en tydlig överblick på TFC-system.

9. TFC-system

Elektrodbyte sker snabbt i två enkla steg, liknande systemet för stiftpennor, vilket underlättar hanteringen.

DynamicWire

DynamicWire

Aktiv trådkontroll – gör automatiserad TIG-kalltrådssvetsning enkel

Trots sina fördelar innebär automatiserad TIG-kalltrådssvetsning olika svårigheter. En av de främsta utmaningarna handlar om att hitta korrekta svetsparametrar. Här hjälper DynamicWire till genom att du bara behöver ställa in en parameter, medan resten lagras automatiskt utifrån materialspecifika synergilinjer.

Den innovativa fördelen med Fronius TIG DynamicWire jämfört med konventionell, kontinuerlig trådmatning hos kalltrådssystem ligger i den automatiska självregleringen. Den innebär att strömkällan anpassar trådmatningshastigheten aktivt utifrån de aktuella förhållandena. Med DynamicWire kan du även svetsa spalter på upp till 30 %* – något som tidigare har varit nästan omöjligt vid TIG-svetsning med kalltråd.

* i förhållande till materialets tjocklek.

WP Dynamic Wire TIG

Welding Package Dynamic Wire TIG kan snabbt läggas till i automatiserade iWave-system med kalltrådmatning från 300i–500i. Du aktiverar bara mjukvaran och sedan kan du börja svetsa!

Resultatet? Perfekta svetsar varje gång. Dessutom kan befintliga iWave-kalltrådsystem enkelt uppgraderas med Fronius patenterade WP TIG DynamicWire genom en smidig aktivering av mjukvaran.

Fördelarna för dig:

  • Alltid rätt trådhastighet för optimalt resultat
  • Möjlighet att överbrygga spalter på upp till 30 %*
  • Endast en parameterinställning behövs för att börja svetsa, vilket sparar tid och förenklar processen

* i förhållande till materialets tjocklek.

CycleTIG – För maximal kontroll av värmetillförsel

Förenkla TIG-svetsningen ytterligare med CycleTIG-funktionen: Baserad på principen för intervallsvetsning erbjuder denna funktion fler inställningsmöjligheter och nya parameterkombinationer. Detta ger förbättrade svetsresultat och ökar flexibiliteten vid olika tillämpningar.

Kontrollerad värme

Med hjälp av kort intervalltid, låg eller ingen grundström och en lång intervallpaustid kan en mycket kontrollerad värmetillförsel genereras. Detta är särskilt användbart för kantapplikationer eller vid reparationsarbete på gjutna delar.

Ikon för iWave Robot: CycleTIG som handlar om riktad värmetillförsel.

Utmärkt svetsutseende

I kombination med häftfunktionen möjliggör CycleTIG för svetsaren att uppnå ett perfekt utseende på svetsen. Dessutom förenklar detta processen och förbättrar svetsresultatet.

Ikon för iWave Robot: CycleTIG som handlar om utmärkt svetsutseende.

Färre anlöpningsfärger

Genom att använda CycleTIG minskar anlöpningsfärger på svetsen och därmed även behovet av efterarbetet, vilket sparar både tid och resurser.

Ikon för iWave Robot: CycleTIG som handlar om färre anlöpningsfärger.

Enkel kontroll över smältbadet

Tack vare den korta svetstiden blir smältbadet lätt att kontrollera. På så sätt kan svetsaren förhindra genombränning under processen, även i hörn- och stumsömmar.

Ikon för iWave Robot: CycleTIG som handlar om kontroll av svetsbadet.

Multiprocess PRO – Utrustad för morgondagens utmaningar

Full flexibilitet – En strömkälla för alla processer och svetsmetoder

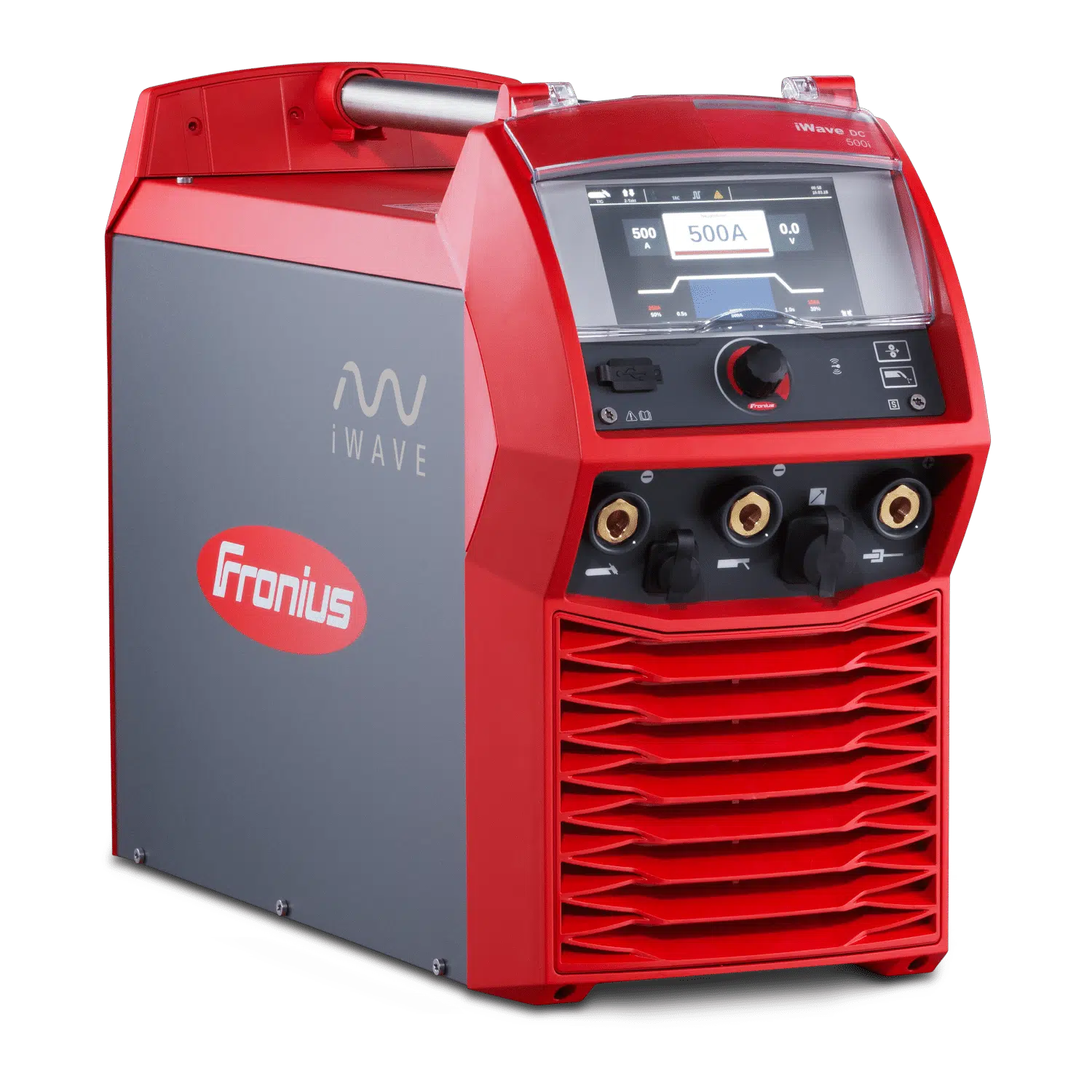

Oavsett om det gäller TIG- eller MIG/MAG-svetsning ger iWave 300i–500i och hårdvarutillvalet Multiprocess PRO fullständig frihet i din svetsproduktion. Den väsentliga skillnaden jämfört med konventionella multiprocessystem är att du utöver alla högteknologiska TIG-funktioner även har tillgång till samtliga MIG/MAG-processvarianter – i en och samma strömkälla.

Utrustad med rätt perifera komponenter, som brännare och trådmatare, kan du sätta ihop de exakta funktionerna du behöver från de modulära svetsprogrammen Standard, Puls, PMC, LSC, CMT, PMC AC och CMT AC. Dessutom möjliggör iWave även additiv tillverkning.

Dina fördelar med Multiprocess PRO

iWave Robot är redo för morgondagens utmaningar: Står du inför nya svetsuppgifter som kräver en annan svetsprocess? Inga problem med iWave – samma strömkälla kan användas för alla svetsprocesser, vilket eliminerar behovet av att köpa en ny maskin.

En svetsmaskin för flera processer: I stället för två olika strömkällor, exempelvis en för TIG och en för MIG/MAG, behövs bara utrymme för en enda maskin.

Alla våra tillgängliga TIG- och MIG/MAG-svetsprocesser (Standard, Puls, LSC, PMC och CMT) kan eftermonteras snabbt och enkelt. Med iWave AC/DC är det dessutom möjligt för användning av PMC AC, CMT AC och även för additiv tillverkning.

Processbyte i ett enda steg: Med rätt komponenter är det möjligt att genomföra ett helautomatiserat byte från TIG till MIG/MAG.

Endast en strömkälla behövs: Bara en maskin behöver packas och transporteras till kunden eller användningsplatsen. Vidare behöver bara en maskin regelbundet underhåll, och därmed är det bara en maskin som behöver återvinnas eller avfallshanteras i slutet av dess livslängd.

CMT Additive Pro

CMT Additive Pro

Tack vare sin revolutionerande reverserande trådrörelse är CMT-processen extremt stabil, vilket gör den till en idealisk lösning för additiv tillverkning. Detta innebär att lagren kan svetsas konsekvent, jämnt och nästintill sprutfritt,

Fronius har utvecklat CMT Additive Pro-synergilinjerna specifikt för additiv tillverkning. Dessa gör det enkelt att uppnå en reproducerbar och enhetlig lagerstruktur, samt att kunna hantera andra utmaningar.

Med iWave 300i–500i-serien, Multiprocess PRO programvara och CMT Welding Package erbjuder vi en komplett lösning för additiv tillverkning. Den perfekt anpassade utrustningen är kompatibel med alla konventionella robotsystem tack vare lämpliga gränssnitt.

CMT AC

CMT AC

Vår lösning för ännu lägre värmetillförsel vid MIG/MAG-svetsning

CMT AC-processen uppnår en anmärkningsvärt låg värmetillförsel med bibehållet insvetstal genom att kombinera reverserande trådrörelse och polvändning av trådelektroden. Med denna teknik kan du enkelt justera de positiva och negativa andelarna med hjälp av korrigeringsparametrar och på så sätt uppnå ytterst exakt styrning över värmetillförseln.

Fördelarna med CMT AC

  • Lägst värmetillförsel: CMT AC är processen med den absolut lägsta värmetillförseln.
  • Utmärkt förmåga att överbrygga spalter: Perfekt för svåra svetssituationer.
  • Optimal för additiv svetsning: Skräddarsydd för tillverkningsprocesser med flera lager.
  • Kontrollerad värmetillförsel: Optimal för additiv tillverkning där precision är avgörande.
  • Strålande svetsresultat: Reducerade magnesiumoxider ger glänsande svetsar (för AlMg-trådar).
  • Processen med lägst svetsrökutsläpp: För en bättre arbetsmiljö.

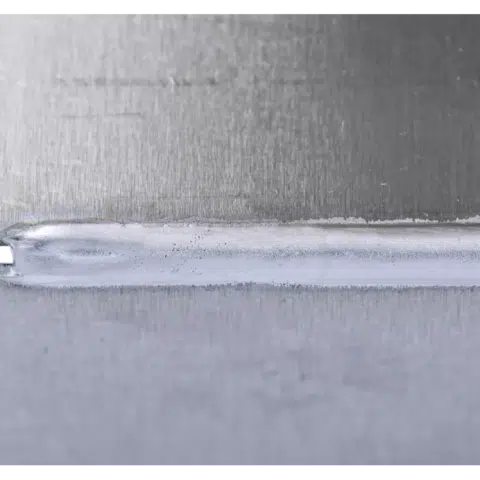

iWave Robot med CMT AC AlMg3 basmaterial, AlMg4,5 tillsatsmaterial, 1,5 mm plåttjocklek och 1,5 mm luftglapp

Materialspecifikationer:

Grundmaterial: AlMg3.
Tillsatsmaterial: AlMg4,5.
Plåttjocklek: 1,5 mm.
Fog: 1,5 mm.

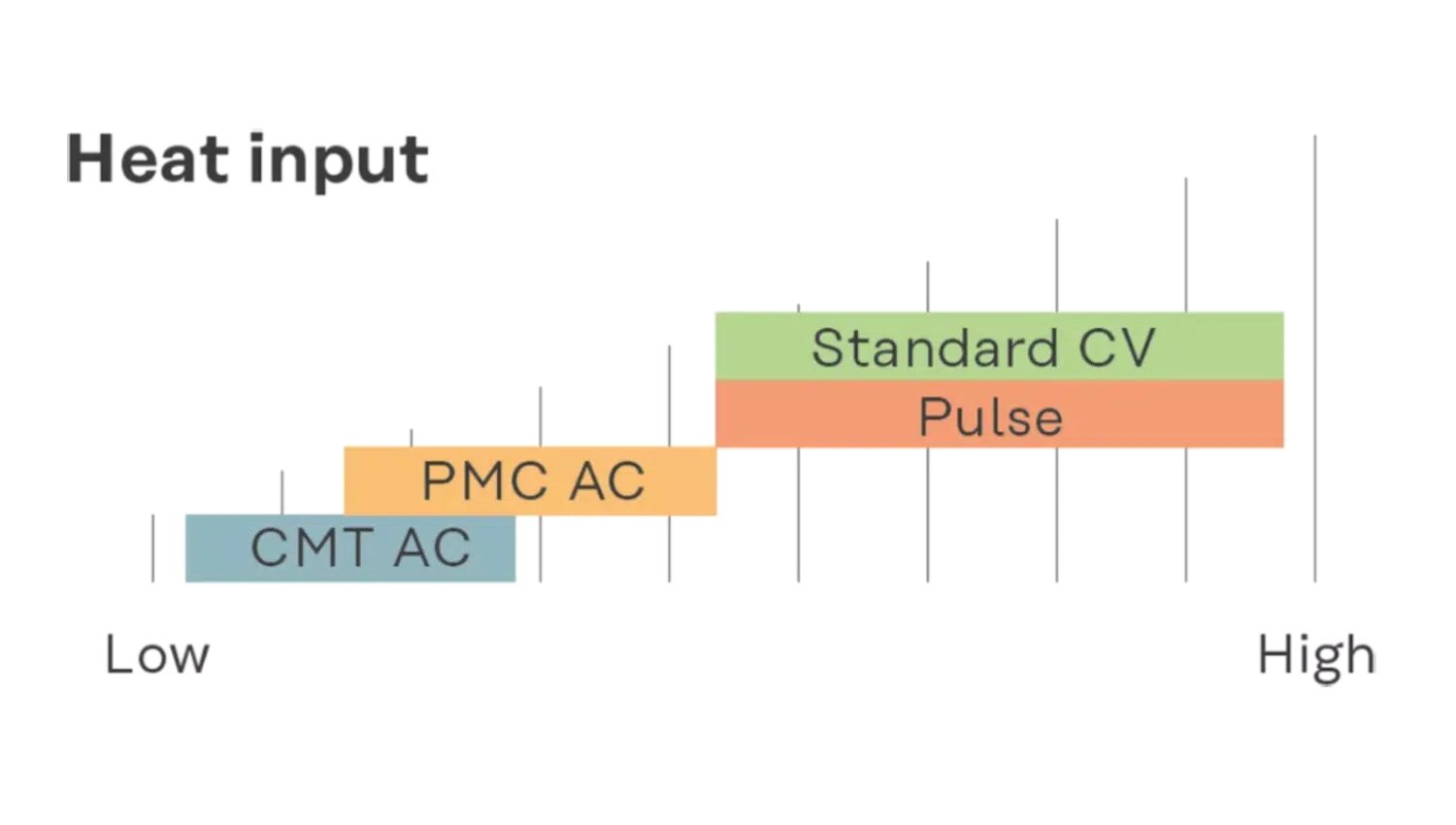

iWave Robot med CMT AC: Heat input

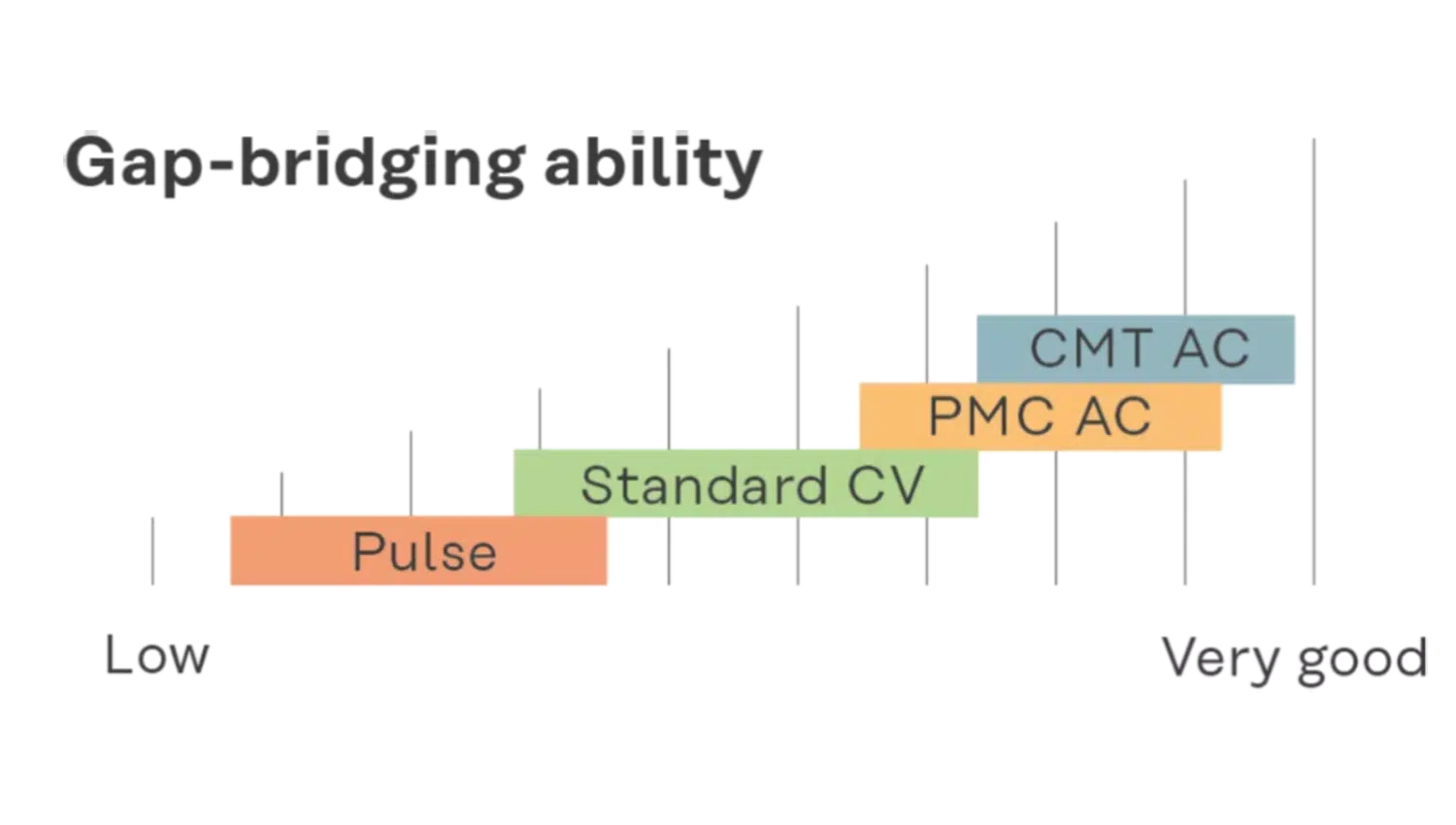

iWave Robot med CMT AC: Gap-bridging ability

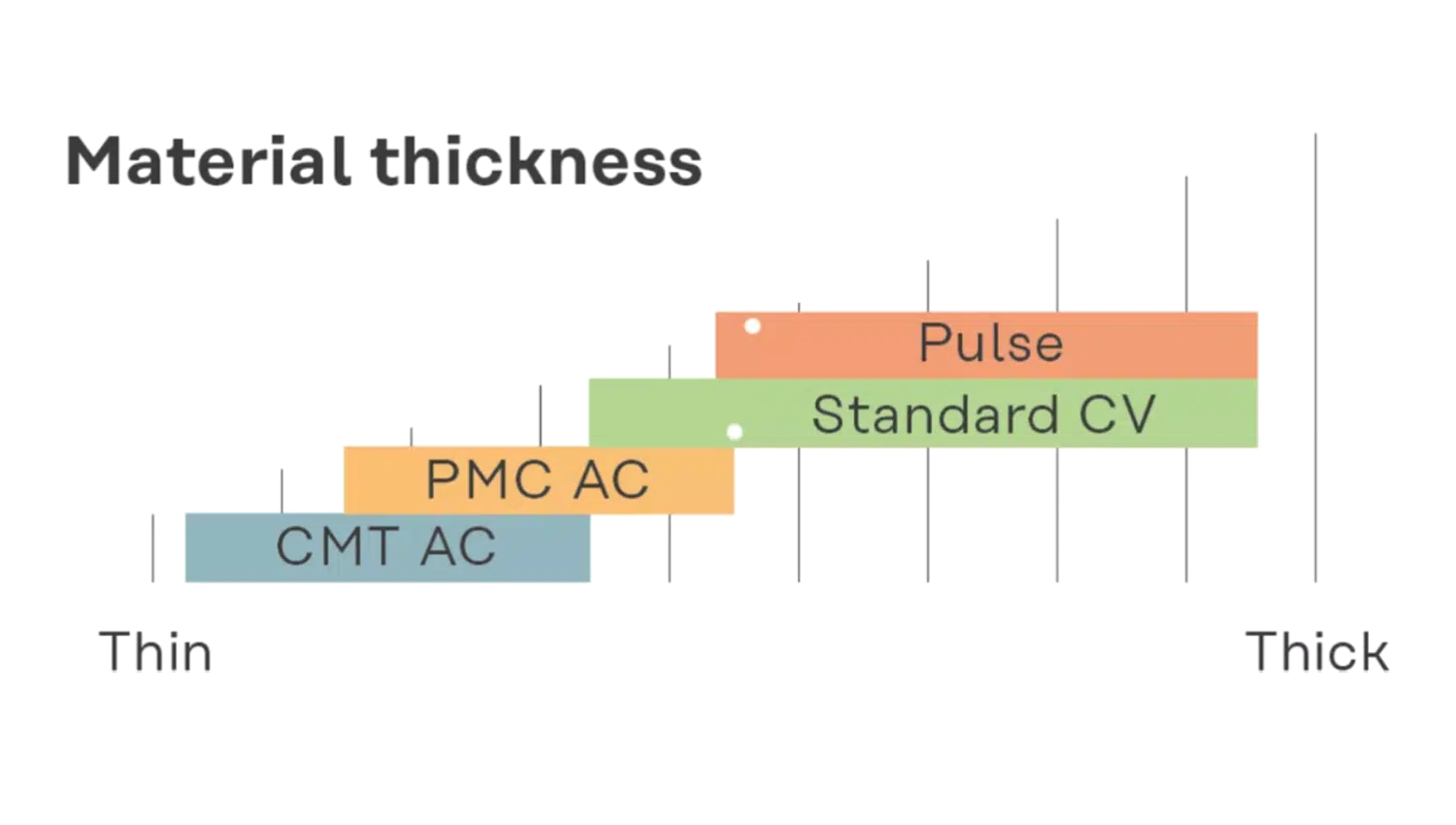

iWave Robot med CMT AC: Material thickness

Prestanda för den industriella framtiden

Prestanda för den industriella framtiden

iWave är utrustad med de viktigaste kommunikationsstandarderna för att säkerställa maximal kompatibilitet. Dessutom kan kringutrustning anslutas trådlöst till strömkällan på nolltid – från högteknologiska svetshjälmar, som Vizor Connect, till fjärrkontroller. Vidare kan du använda WLAN för att integrera svetsmaskiner direkt i ditt nätverk, vilket gör det enklare och smidigare att uppdatera programvara.

Minimal administration och maximal översikt: WeldCube Premium minskar din dokumentationsbörda avsevärt och förenklar informationshanteringen genom att lagra all svetsdata i en central databas. Därutöver ingår intelligent hantering, statistik och analysfunktioner inklusive grafisk visualisering som hjälper dig att kontrollera svetsproduktionen.

Med dagens krav på säkerhet och integritet blir fokus på dataskydd allt viktigare även inom svetsproduktion. Därför garanterar vi de högsta säkerhetsstandarderna för att skydda dina svetsdata och hela svetsningssystemet från obehörig åtkomst. Användningen av HTTPS-protokollet ökar även säkerheten vid överföring av känsliga data under hela processen.

SmartManager – Din webbaserade lösning inom svetsningsteknik

SmartManager är en webbaserad lösning inom det svetstekniska området. Som en integrerad del av svetssystemet erbjuder SmartManager avancerade inställningsmöjligheter. Dessutom minskar stilleståndstiden genom effektiv datainsamling och kontroll, samtidigt som SmartManager ger detaljerade insikter i svetssystemets prestanda.

Effektiv hantering på ett enkelt sätt:

  • Bekväm åtkomst: Hantera hela systemet och alla inställningar smidigt via PC eller surfplatta, vilket ökar flexibiliteten..
  • Omfattande dokumentation: Få komplett översikt över datadokumentationen på ett ögonblick med enkel exportfunktion, vilket förenklar arbetet.
  • Signalvisualisering och systemöversikt: Ger dig en tydlig bild över alla signaler och systemets status, vilket underlättar övervakningen.
  • Effektiv jobbhantering: Skapa, jämför och bearbeta jobb snabbt och smidigt för att spara tid.
  • Alltid uppdaterad: Håll dig ständigt informerad med de senaste uppdateringarna, vilket garanterar att systemet är aktuellt.
  • Säkerhetskopiering och återställning: Enkel säkerhetskopiering gör det möjligt att återställa data snabbt och problemfritt vid hårdvarubyten.

Få fullständig kontroll med det integrerade auktoriseringssystemet: Du kan enkelt tilldela individuella behörigheter till varje användare, vilket förbättrar både säkerhet och effektivitet. Tack vare NFC identifierar systemet direkt vad användaren får och inte får göra när de loggar in med ett nyckelkort eller en bricka, vilket sparar tid och minskar risken för fel.

Dessutom är vår Central User Management den perfekta lösningen för att smidigt tilldela och hantera behörigheter för flera svetsmaskiner centralt, vilket förenklar administrationen avsevärt.

Ytterligare funktioner hos iWave Robot

Ytterligare funktioner hos iWave Robot

Stabil och reproducerbar tändning
iWave Robot lyfter TIG-svetsningens tändningsbeteende till en helt ny nivå, vilket gör den idealisk för krävande applikationer. Den högfrekventa tändningsprocessen har optimerats och tändningsbeteendet har noggrant anpassats till olika elektroddiametrar.

RPI auto* – upp till 71 % kortare tändningsfördröjning**
Om du letar efter en snabbare tändningsprocess som är fullt reproducerbar, oavsett materialets egenskaper, erbjuder iWave Robot en färdig lösning i form av RPI auto. Detta nya tändningsläge är nästa logiska steg i utvecklingen av den beprövade ”RPI on”-funktionen. Strömkällan gör nu ändringar tändningsinställningarna automatiskt, även när det krävs för att motverka försämringar i tändningen, vilket eliminerar behovet av manuell justering.

*Endast för iWave AC/DC

**Jämfört med RPI off, testserier utförda under laboratorieförhållanden: 200 A svetsström | 0,5 sekunders svetsningstid | CrNi | 1000 tändningar

Tidsbesparing på upp till 50 % vid häftning av arbetsstycken

Med hjälp av pulsströmmar sätts smältbadet i svängning, vilket underlättar hophäftningen av komponenter och förkortar häftningstiden. Dessutom lämnas ingen eller minimal anlöpningsfärg vid häftpunkterna, vilket ger ett rent och professionellt slutresultat.

På bara 2 sekunder

Spara tid genom att använda funktionen för att snabbt skapa en kupol utifrån den inställda elektroddiametern.

Exempel: Elektroder med Ø 1,6 mm

Tid som krävs (utan funktion): 91 sekunder

Tid som krävs (med funktion): 2 sekunder

Tidsbesparing: ~1,5 minuter



Beräknad tidsbesparing:

8 gånger per dag: ~12 minuter

5 dagar/vecka: ~1 timme

40 veckor/år: ~40 timmar

Sammanlagd tidsbesparing: En hel arbetsvecka per år och svetsare.

Rätt ljusbåge för varje applikation

Svetsa precis som du vill:
Vid AC-svetsning låter iWave dig själv enkelt välja vågformer. Detta innebär att du kan använda de vågformer som bäst uppfyller dina önskade svetsegenskaper för den aktuella uppgiften. Om det behövs kan du dessutom kombinera olika vågformer för ännu bättre resultat.

Vågformer:

Sine AC/DC
Idealisk för tjocka komponenter eller för fyllnads- och slutsträngar, vilket gör den mycket användbar i robusta svetsapplikationer.

Hard rectangle AC/DC
Idealisk för tjocka oxidlager/skikt vid arbete med aluminiumlegeringar, vilket effektiviserar svetsningen.

Soft rectangle AC/DC
Active Wave-tekniken minskar bågbruset med upp till 10 dBA och gör den därför lämplig för universell användning.

Triangle AC/DC
Idealisk för rotsträngar där precision är avgörande, vilket gör den idealisk för svåra startmoment.

Sine DC
Idealisk för hörnsvetsar, fyllnads- och toppsträngar samt påsvetsning, vilket säkerställer hög kvalitet i detaljerade uppgifter.

Hard rectangle DC
Idealisk för stumsvetsar på CrNi-stål upp till cirka 3 mm, vilket gör den till ett mycket lämpligt alternativ för tunnare material.

Soft rectangle DC
Idealisk för Active Wave-teknik, minskar bågbruset med upp till 10 dBA och är därför lämplig för universell användning samt ett brett spektrum av applikationer.

Med iWave kan du enkelt justera pulsström och pulsfrekvens för att uppnå önskat resultat. Dessutom stöder systemet en pulsfrekvens på upp till 2 kHz, vilket ger flexibilitet för olika applikationer.

Standardfunktioner:

  • Inställning av pulsström
  • Inställning av pulsfrekvens
  • Pulsfrekvens upp till 2 kHz

För ännu mer avancerad kontroll möjliggör OPT/i Pulse Pro inställning av baskretsström och arbetscykel. Vidare kan du använda en pulsfrekvens på upp till 10 kHz samt dra nytta av DC-vågor för hög precision i krävande svetsprocesser.

Utökade funktioner med OPT/i Pulse Pro:

  • Inställning av basström
  • Inställning av arbetscykel
  • Pulsfrekvens upp till 10 kHz
  • DC vågformer

Skydd för volframelektroden
Svetsning utan oxidation blir enkelt och effektivt med iWave. Systemet ger dessutom ett gasskydd som täcker både volframelektroden och svetsen. Vidare beräknas tiden för gasens efterflöde automatiskt baserat på den inställda svetsströmmen och elektroddiametern, vilket säkerställer optimal prestanda.

Flexibla och kraftfulla verktyg

Våra TIG-brännarkroppar för robotar är noggrant utformade för att enkelt kunna anpassas till dina produktionsbehov. De garanterar dessutom högsta precision även för de mest krävande svetsuppgifterna. Tack vare dessa flexibla brännarkroppar, som finns i olika längder och vinklar, hanterar de smidigt såväl komplexa geometriska former som svåråtkomliga områden.
